L'alta precisione ha riparato la resistenza a film metallico della resistenza di film 1/8W 3W MF,

Resistenza a film metallico di MF, resistenza di alta precisione, 1/8W a 3W

Struttura:

Le resistenze a film metallico 1.ZENITHSUN è uno strato sottile che è farfugliato (deposito di vuoto) su un'elevata purezza cilindrica e, il centro ceramico del metallo. Il metallo depositato è invecchiato artificialmente tenendolo per un lungo periodo ad una bassa temperatura. Ciò provoca una migliore accuratezza per la resistenza. Il materiale della resistenza è spesso cromo del nichel (NiCr), ma per le applicazioni speciali altre leghe sono usate, quali latta ed antimonio, oro con platino e nitruro del tantalio.
2.On entrambe l'estremità della copertura a film metallico del metallo di ZENITHSUN a è premuto con i cavi del collegamento.
3.The ha desiderato la resistenza è raggiunto tagliando una scanalatura a forma di a spirale nello strato sottile del metallo.
La resistenza di 4.ZENITHSUN MF è coperta di parecchi strati del rivestimento che sono cotti individualmente. Il rivestimento protegge da umidità e dagli sforzi meccanici.
il valore della resistenza 5.The è segnato dalle bande di codice colore.

Caratteristica:

1.Reliability.
2.Low TCR: ±50ppm/℃ a 100ppm/℃
precisione 3.High: ±0.1%, ±0.25%, ±0.5%, ±1%, ±2%, ±5% sono disponibili.
4. a basso rumore.
linearità 5.High
coefficiente di tensione 6.Low

Applicazione:

in circuiti in cui la tolleranza stretta, il coefficiente di bassa temperatura e le proprietà a basso rumore sono importanti, le resistenze a film metallico di ZENITHSUN sono usate spesso. Gli esempi delle applicazioni sono filtri attivi o ponti.

Specifiche:

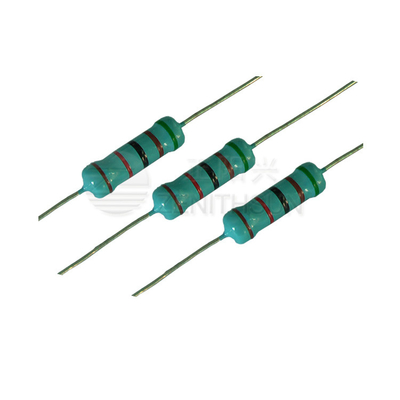

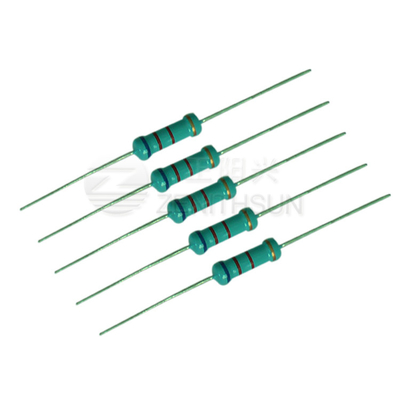

Immagine:
