Resistori a filo avvolto ad alta potenza non infiammabili, multi-resistenza/multi-terminali
Struttura :
1. Il tubo ceramico resistente alle alte temperature viene utilizzato come matrice di resistenza, è avvolto con filo in lega di cromo, quindi rivestito con resina ad alta temperatura e non infiammabile per la protezione per consentire ai resistori un aspetto e un calore migliori effetto di dissipazione, dopo l'essiccazione naturale, prima della cottura a diverse temperature assemblaggio.
2.Assemblaggio diversobly& raccordo disponibile;
3.Disponibile anche unità singola con multiresistenza/Multiterminali;
4.Componente elettronico ideale da assemblare all'interno di un banco di carico ad alta potenza per testare la modalità di installazione flessibile.
Caratteristiche:
1. In diverse applicazioni, chiamate resistenze a filo in ceramica, tubo in ceramicaresistori, alto resistori di potenza, resistori di ondulazione, resistori di frenatura, resistori di carica, resistori di scarica, resistori di carico di scarico, resistori di limitazione di corrente, invecchiamentoresistori o resistori di carico, ecc.
2. Elevata potenza, resistenza agli urti, rapida dissipazione del calore, elevata stabilità, lunga durata econsegna veloce .
3. Rubinetti/Terminali che escono per il collegamento di bulloni/cavi;
Applicazioni:
Ampiamente usato in applicazioni di modellazione educativa, test di carico, macchinari industriali, energia elettrica distribuzione,
strumenti,impianti di controllo dell'automazione,carrelli elevatori,gru a ponte,ascensori,saldatrici ad arco ea punti,batteria
caricatori, macchine utensili, nastri trasportatori e sistemi UPS.
| Caratteristiche prestazionali |
|
| Test |
Condizioni di prova |
Risultati dei test |
| Tolleranza di resistenza |
Tensione di prova ≤ 3 V, temperatura ambiente 25 ℃ |
B---RE---F---G---J--K |
| Carico nominale |
40 ℃, tensione nominale, 1 ora |
△R≤±(3％+0.1Ω) |
| Sovraccarico di breve durata |
5 volte la potenza nominale per 10 s |
△R≤±(0.2％+0.1Ω) |
| Tensione di resistenza dielettrica |
2 volte la tensione di alimentazione nominale +1kv AC 60s
(con messa a terra), corrente di dispersione 2,5 mA ;
2 volte la tensione di alimentazione nominale +2kv AC 60s
(con messa a terra), corrente di dispersione 2,5 mA ;
|
△R≤±(0.1％+0.05Ω) |
| Resistenza di isolamento |
500 V CC |
≥10GΩ1Min |
| Resistenza alla trazione terminale |
40N |
No fuori |
| Resistenza alle vibrazioni |
1,5 mm, 10-55-10 Hz, ogni 2 ore |
Nessun danno, no off |
| Carica la vita |
alla tensione nominale, 90 min "On", 30 min "Off", totale 500 ore |
△R≤±(3％+0.1Ω) |
| Test di resistenza alle basse temperature |
conservare a -65 ℃ ± 3 ℃ per 2 ore |
△R≤±(1%+0.1Ω) |
| Test di resistenza alle alte temperature |
conservare a 70 ℃ ± 2 ℃ per 16 ore, collegare il circuito CC a tensione nominale per 1 s |
△R≤±(1%+0.1Ω) |
| Non infiammabilità |
10 volte la potenza nominale, accensione per 5 secondi |
senza combustione |

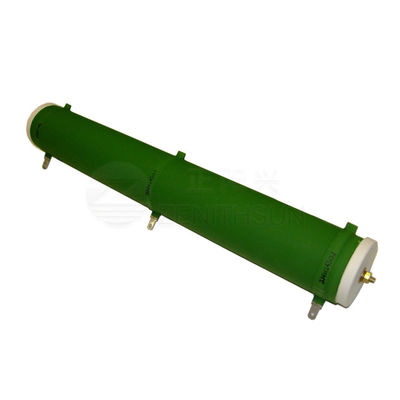

Immagine dei prodotti:
