Resistenze ad alta tensione TCR di precisione e di potere di ±100 ppm/°C
200W 100M J Power e resistenze ad alta tensione di precisione, TCR di ±100 ppm/°C
Struttura:
1.Screen la stampa, film della resistenza ha stampato lo strato con spessore dei dieci dei micron, sinterizzati alla temperatura.
La matrice è l'ossido di alluminio di 95% ceramico, con la buona conducibilità termica e l'alta forza meccanica.
Il film della resistenza con i residui del rutenio del metallo prezioso, con le proprietà elettriche stabili.
processo 2.Technological: resistenza di stampa della resistenza di sinterizzazione dell'elettrodo di stampa dell'elettrodo che sinterizza stampa media
sinterizzazione media, quindi adeguamento di resistenza, saldatura, incapsulamento ed altri processi.
incapsulamento 3.Full sopra l'intera lunghezza della resistenza.
Caratteristiche:
1.Work nell'ambito dell'ambiente ad alta tensione continuo.
2.Non-Inductive, tensione Resistenza alta, piccola dimensione, alto potere, resistenza all'umidità, alta stabilità.
materiale 3.Lead: cappucci protettivi di /screw del bullone;
le resistenze 4.Our sono progettate per l'operazione in aria ed atmosfera nonaggressive, le applicazioni speciali come olio, la colata, il modanatura, ecc.,
Specifiche:
| Prestazione Charactertics |
|
| Prova |
Stati della prova |
Risultati della prova |
| Tolleranza di resistenza |
Tensione difficile ≤3V, temperatura ambiente 25℃ |
B--C--D---F---G---J--K |
| Coefficienti di temperatura |
R0: Valore di resistenza di temperatura ambiente (T0)
R1: Valore di resistenza di temperatura ambiente T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Sovraccarico di periodo ridotto |
5 volte hanno valutato il potere per 5 secondi, ma non oltre 1,5 volte Umax |
△R≤± (0.2%+0.1Ω) |
| Resistenza di isolamento |
CC 1000V |
≥10GΩ1Min |
| Vita del carico |
a tensione nominale, 90 "ON" minimo, 30 "OFF" minimo, 1000hours totale |
△R≤± (0.5%+0.1Ω) |
| Resistenza di umidità |
Impiegati.: 40±2℃, umidità: 90%-95%.240hours |
△R≤± (0.4%+0.1Ω) |
| Alta termoresistenza di /Low |
deposito - 65 a ℃ ~ 155 ℃ per 2H, ciclo per 5 volte |
△R≤± (0.2%+0.1Ω) |
| Temperatura di funzionamento |
-55℃~125℃ |
/ |
Applicazioni:
Ampiamente usato in attrezzature di potere ad alta tensione, macchine mediche di raggi x e di CT, apparecchiatura di collaudo ad alta tensione, alimentazione elettrica ad alta tensione, attrezzatura di vuoto, convertitore di frequenza ad alta tensione, divisore di tensione, circuito ad alta tensione, circuito di scarico del condensatore, circuito ad alta tensione dell'amplificatore, attrezzatura di protezione dell'ambiente, attrezzatura elettrostatica di rimozione di polvere, centrale elettrica, strumenti e metri ad alta tensione, modulatore di impulso, attrezzature di rappresentazione, ecc.

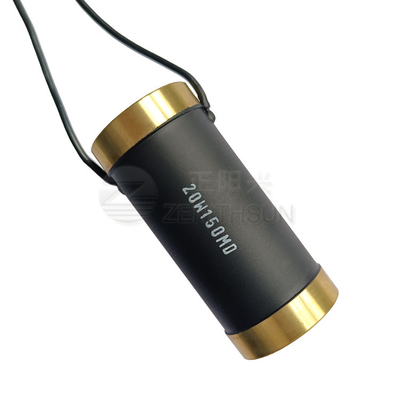

Immagine di prodotto:
